故障电弧探测器
故障电弧探测器
产品介绍
系统功能 System Function
故障电弧探测器可以对接入线必中的故障电弧（包括故障并联电弧、故障串联电弧）进行有效的检测，通过内置电路及软件对下级线路的故障电弧情况进行分析处理，判断下级终端线路的状态。当检测到线路中存在引起火灾的故障电弧时。探测器内的蜂鸣器发岀报警声，点亮黄色故障灴。输岀脱扣信息至分励脱扣器，并将报警信息传输给上端监控设备，以实现预警火灾发生的目的
技术参数 Technical Parameter
| 型号 | AFD单相故障电弧探测器（数显款/液晶款） | AFD三相故障电弧探测器（数显款/液晶款） |
| 额定电压 | 单相两线AC220V | 三相两线AC380V |
| 额定电流 | 16A/32A/63A | 16A/32A/63A |
| 响应条件 | 1s内≥14个半周期故障电弧 | 1s内≥14个半周期故障电弧 |
| 报警声响 | ≥70db | ≥70db |
| 故障报警动作时间 | <0.5s | <0.55 |
| 分励脱扣/消防联动 | 无源触电5A | 无源触电5A |
| 报警输出 | 24V输入 | 24V输入 |
| 通讯方式 | Modbus485通讯 | Modbus485通讯 |
| 安装方式 | 标准35MM导轨安装 | 标准35MM导轨安装 |

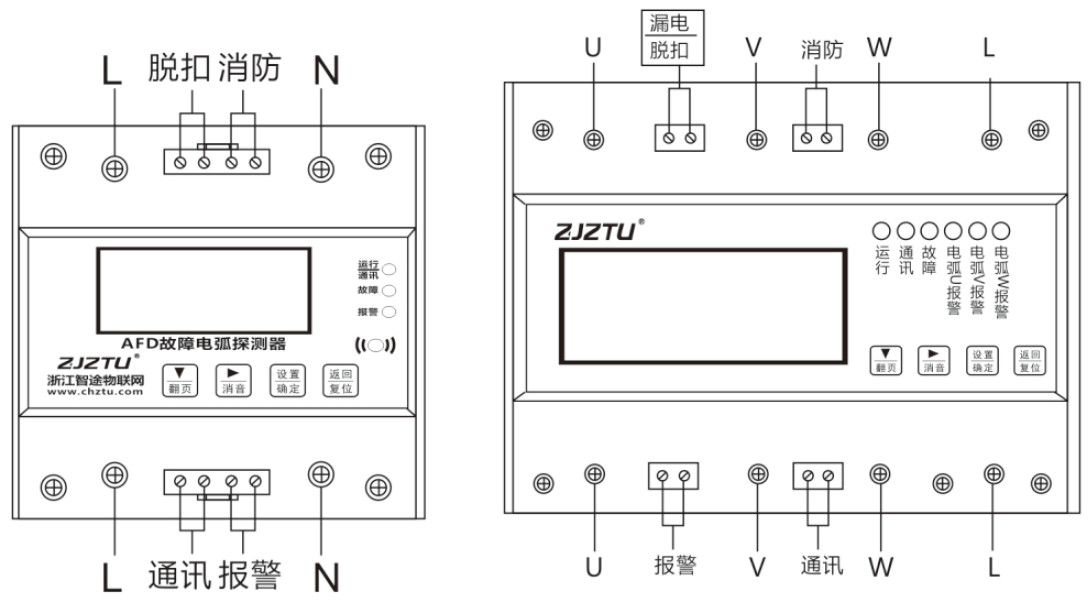

安装示意图 Installation Diagram

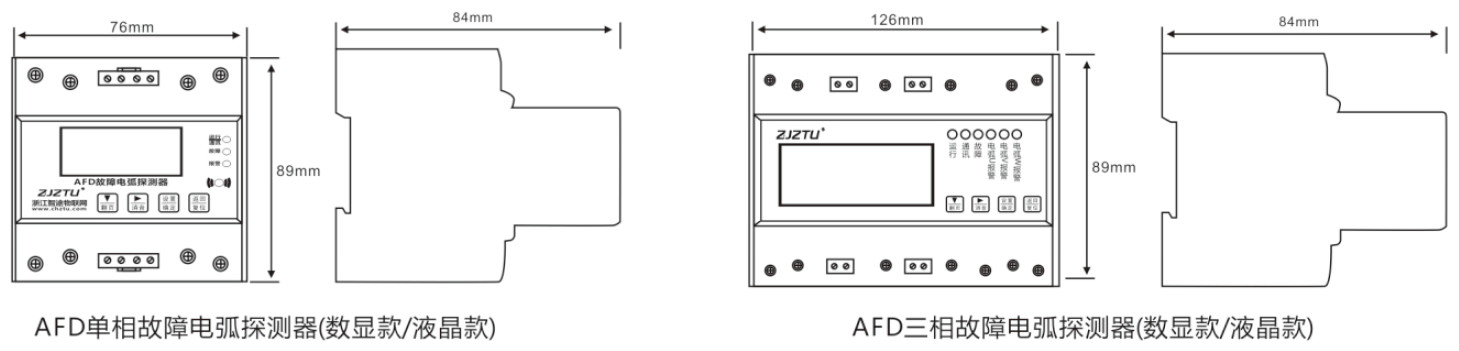

外形尺寸 Outline Size
